YJ1-A15/25/50 浪涌保護器
該系列電涌保護器適用于交流50Hz，380V及以下的TT，IT、TN-S、N-C-S等供電系統，可作為LPZ1，LP22與LP23區界面處的等電位連接。其設計依據符合IEC61643-1，GB18802.1，外殼設計安裝在35mm電氣導軌上，該產品內置失效脫離裝置，當電涌保護器因過流過熱、擊穿失效時，失效脫離裝置能自動的將其從電網上脫離，同時可視告警指示窗口由綠色（正常）變成紅色（故障）。
產品簡介
該系列電涌保護器適用于交流50Hz，380V及以下的TT，IT、TN-S、N-C-S等供電系統，可作為LPZ1，LP22與LP23區界面處的等電位連接。其設計依據符合IEC61643-1，GB18802.1，外殼設計安裝在35mm電氣導軌上，該產品內置失效脫離裝置，當電涌保護器因過流過熱、擊穿失效時，失效脫離裝置能自動的將其從電網上脫離，同時可視告警指示窗口由綠色（正常）變成紅色（故障）。
產品特點
a、最高可承受80kA(8/20us)雷電流沖擊;
b、動作響應時間小于25納秒;
c、可視窗口顏色表示保護的工作狀態 綠色(正常)、紅色(故障)。
d、高能電涌保護
e、遙信報警接口
f、失效檢測指示
9、標準模塊化安裝
h、反應速度:納秒級
i、內置瞬間過流斷路裝置
j、單模塊最大放電電流80kA (8/20μS)
k、內置過熱斷路裝置
正常工作條件
1、周圍空氣溫度為:-40℃~+70℃，24小時內其平均值不超過+35℃。
2、海拔高度不超過2000m。
3、大氣條件安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%；在較低的溫度下可允許有較高相對濕度，最濕月的月平均最低溫度不超過+25℃，該月的平均最大相對濕度不超過90%。并考慮到因溫度變化發生在產品表面的凝露。
4、污染等級：2級。
5、安裝類別：類別Ⅱ
6、安裝方式：采用 國際標準導軌。
主要參數及技術性能
| 型號 | YJ1-A15/25/50 |
| 規格 | 1P/2P/3P/4P |
| SPD類別 | 限壓型 |
| 實驗類別 | Ⅱ類實驗 |
| 額定電壓 Un | 220V AC 50-60Hz |
| 最大持續運行電壓 Uc(L-N) | 385VAC 50-60Hz |
| 標稱放電電流 Ln(L-N)(8/20μs) | 12.5kA15kA25kA50kA |
| 沖擊電流 limp(10/350μs) | 12.5kA15kA25kA50kA |
| 電壓保護水平 Up(L-N)(8/20μs) | 2.0kV2.0kV2.5kV2.5kV |
| 推薦串接過流保護裝置 | 63A/25kA |
| 響應時間 tA(L-N) | ≤25ns |
| 海拔高度 | ≤2000m |
| 安裝導線截面積 | 4-35mm2 |
| 安裝方式 | 35mm標準導軌 |
| 工作環境 | -40℃~+70℃ |
| 外殼材料 | 塑膠 符合UL94 V-0 |
| 防護等級 | IP20 |
| 遙信報警 | 常開常閉觸點端子 (可選) |
| 遙信接口接線能力 | 最大1.5mm2 |

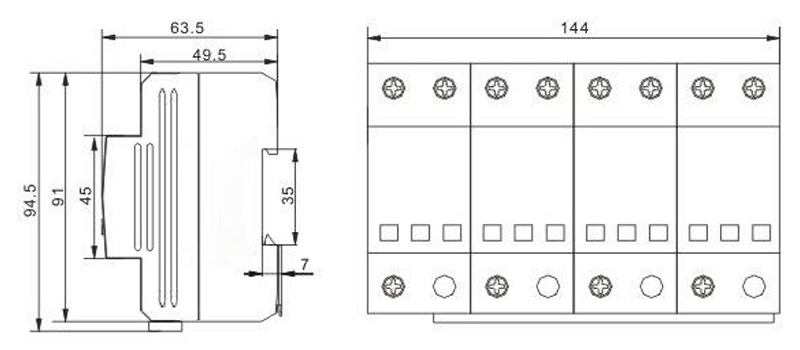

產品尺寸參數
