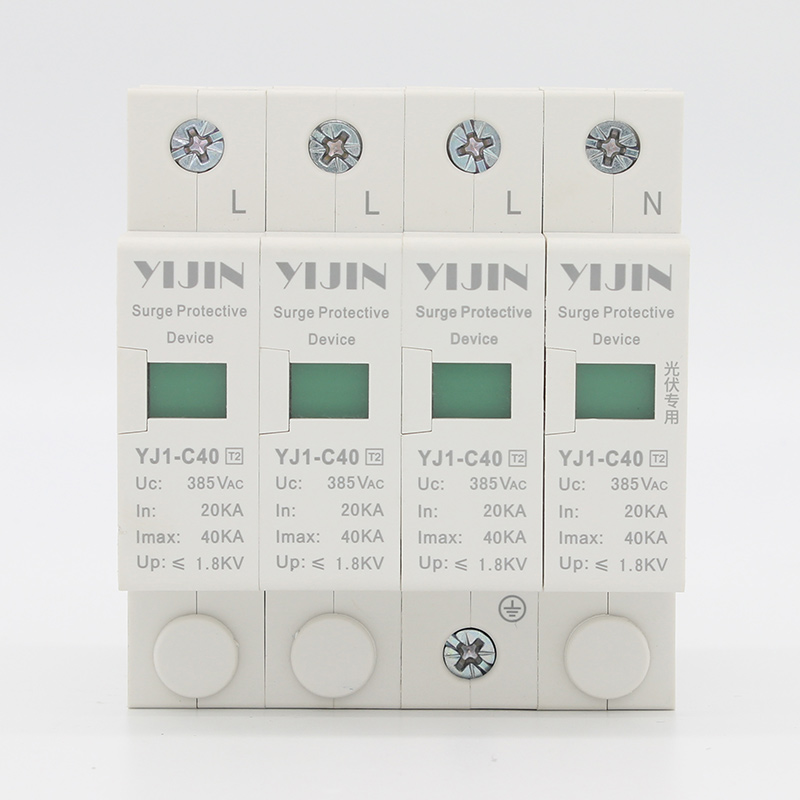

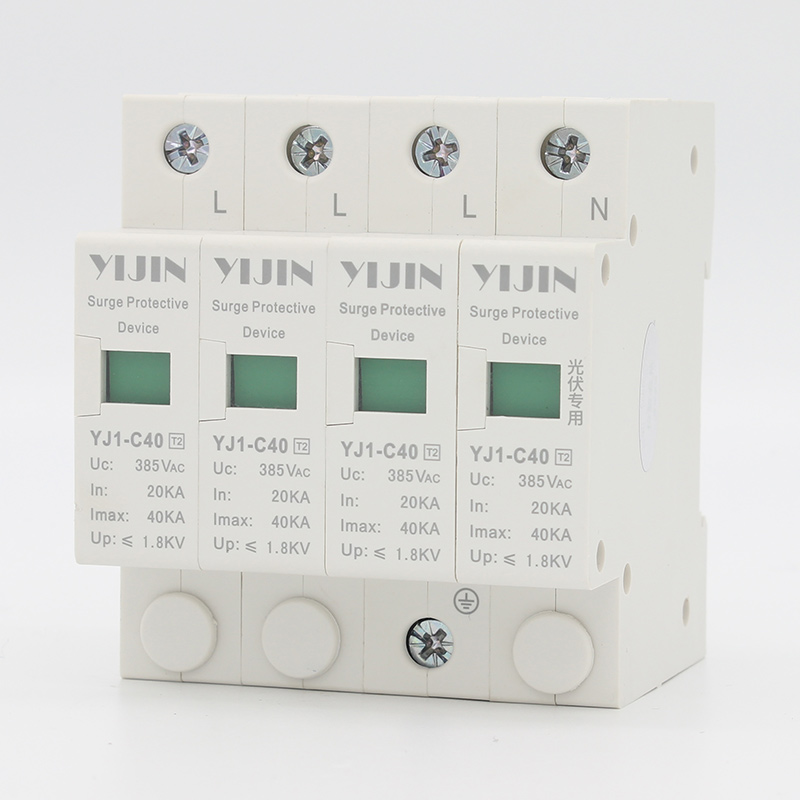

YJ1-C40一體式電涌保護器光伏專用
產品簡介
該系列電涌保護器適用于交流50Hz，420V及以下的TT，IT、TN-S、N-C-S等供電系統，可作為LPZ1，LP22與LP23區界面處的等電位連接。其設計依據符合IEC61643-1，GB18802.1，外殼設計安裝在35mm電氣導軌上，該產品內置失效脫離裝置，當電涌保護器因過流過熱、擊穿失效時，失效脫離裝置能自動的將其從電網上脫離，同時可視告警指示窗口由綠色(正常)變成紅色(故障)。
產品特點
1、無需更換底座即可更換保護器單元;
2、最高可承受40kA(8/21us)雷電流沖擊;
3、動作響應時間小于25納秒;
4、可視窗口顏色表示保護的工作狀態綠色(正常)、紅色(故障)。
5、高能電涌保護
6、遙信報警接口
7、失效檢測指示
8、標準模塊化安裝
9、反應速度:納秒級
10、內置瞬間過流斷路裝置
11、單模塊最大放電電流80kA(8/21uS)
12、內置過熱斷路裝置

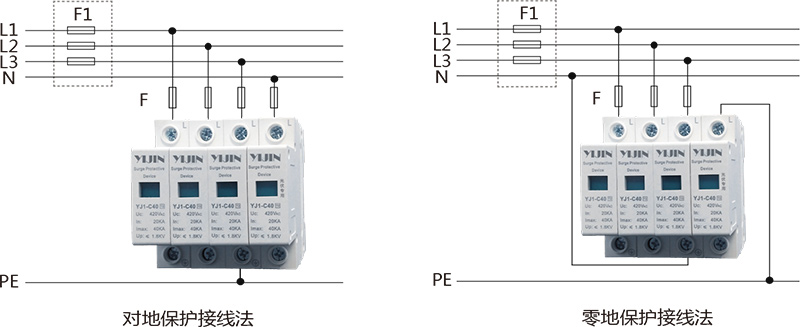

安裝接線圖
正常工作條件
1、周圍空氣溫度為:-40℃~+70℃，24小時內其平均值不超過+35℃℃。
2、海拔高度不超過2000m。
3、大氣條件安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%;在較低的溫度下可允許有較高相對濕度，最濕月的月平均最低溫度不超過+25℃，該月的平均最大相對濕度不超過90%。并考慮到因溫度變化發生在
產品表面的凝露。
4、污染等級:2級。
5、安裝類別:類別Ⅱ
6、安裝方式:采用 國際標準導軌。
主要參數及技術性能

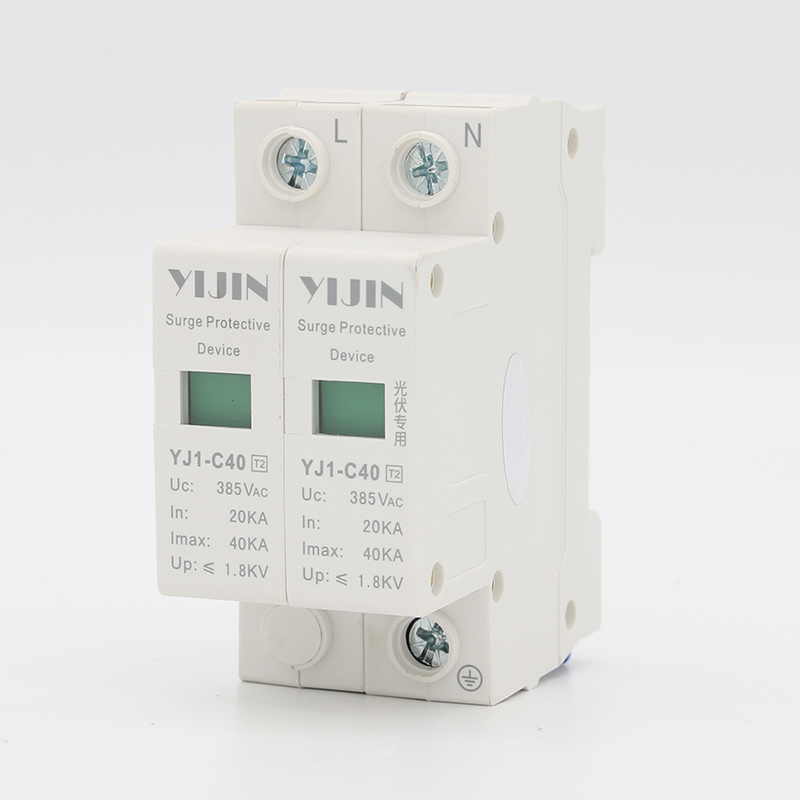

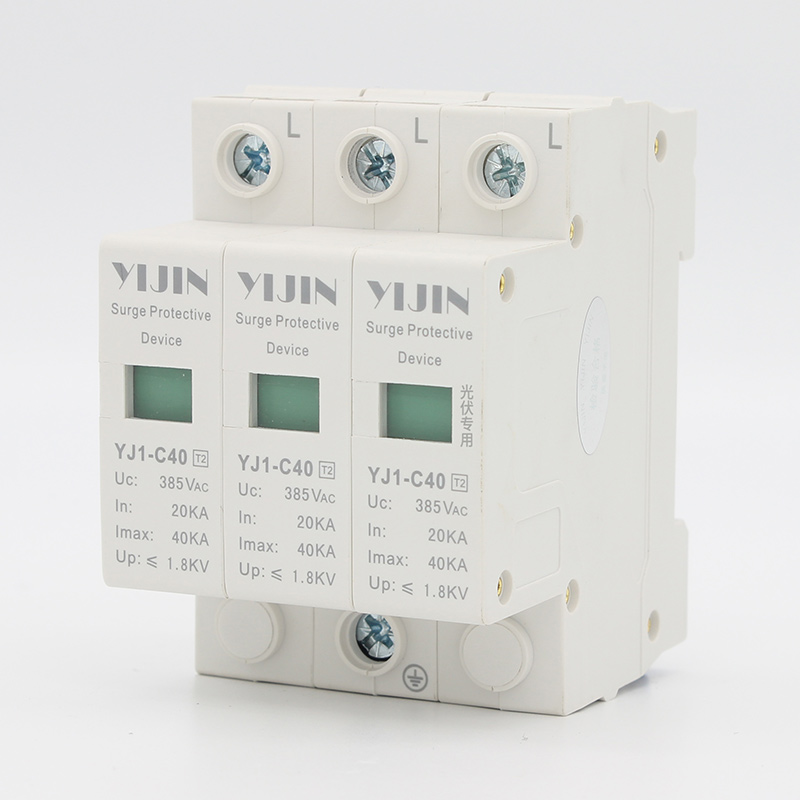

| 型號YJ1-40 | |
| 規格 | 1P/2P/3P/4P |
| SPD類別 | 限壓型 |
| 實驗類別 | Ⅱ類實驗 |
| 額定電壓 Un | 220V AC 50Hz |
| 最大持續運行電壓 Uc(L-N) | 420V AC 50Hz |
| 最大持續運行電壓 Uc(N-PE) | 255V AC 50Hz |
| 標稱放電電流 Ln(L-N)(8/20μs) | 10kA 20kA 30kA 40kA |
| 最大放電電流 1max(L-N)(8/20μs) | 20kA 40kA 60kA 80kA |
| 電壓保護水平 Up(L-N)(8/20μs) | 1.8kV |
| 電壓保護水平 Up(N-PE)(8/20μs) | 1.8kV |
| 推薦串接過流保護裝置 | 32A/10kA |
| 響應時間 tA(L-N) | ≤25ns |
| 失效指示 | 綠色：正常 紅色：失效 |
| 安裝導線截面積 | 4-25mm2 |
| 安裝方式 | 35mm標準導軌 |
| 工作環境 | -40——70℃ |
| 外殼材料 | 塑膠 符合UL94 V-0 |
| 防護等級 | IP20 |
| 遙信報警 | 常開常閉觸點端子 (可選) |
| 遙信接口接線能力 | 最大1.5mm2 |
應用和安裝位置
YJ1系列模塊用于雷擊時等電位連接，安裝在LPZ0B區與LPZ1區與LPZ2區交界處，通常安裝在樓層配電箱、計算機中心、電信機房、電梯控制室、變頻設備控制室、醫院手術室、監護室及裝有電子醫療設備場所的配電箱內，分散型小別墅應將SPD安裝在住戶配電箱內。
產品設計和訂貨須知:用戶在產品設計和訂貨時，應詳細標明產品型號、數量。
產品尺寸圖
訂貨時需要說明產品型號、數量，例:YJ1-C40 40A 20臺;如有特殊要求，應另注明。
