樂清市一錦電子有限公司

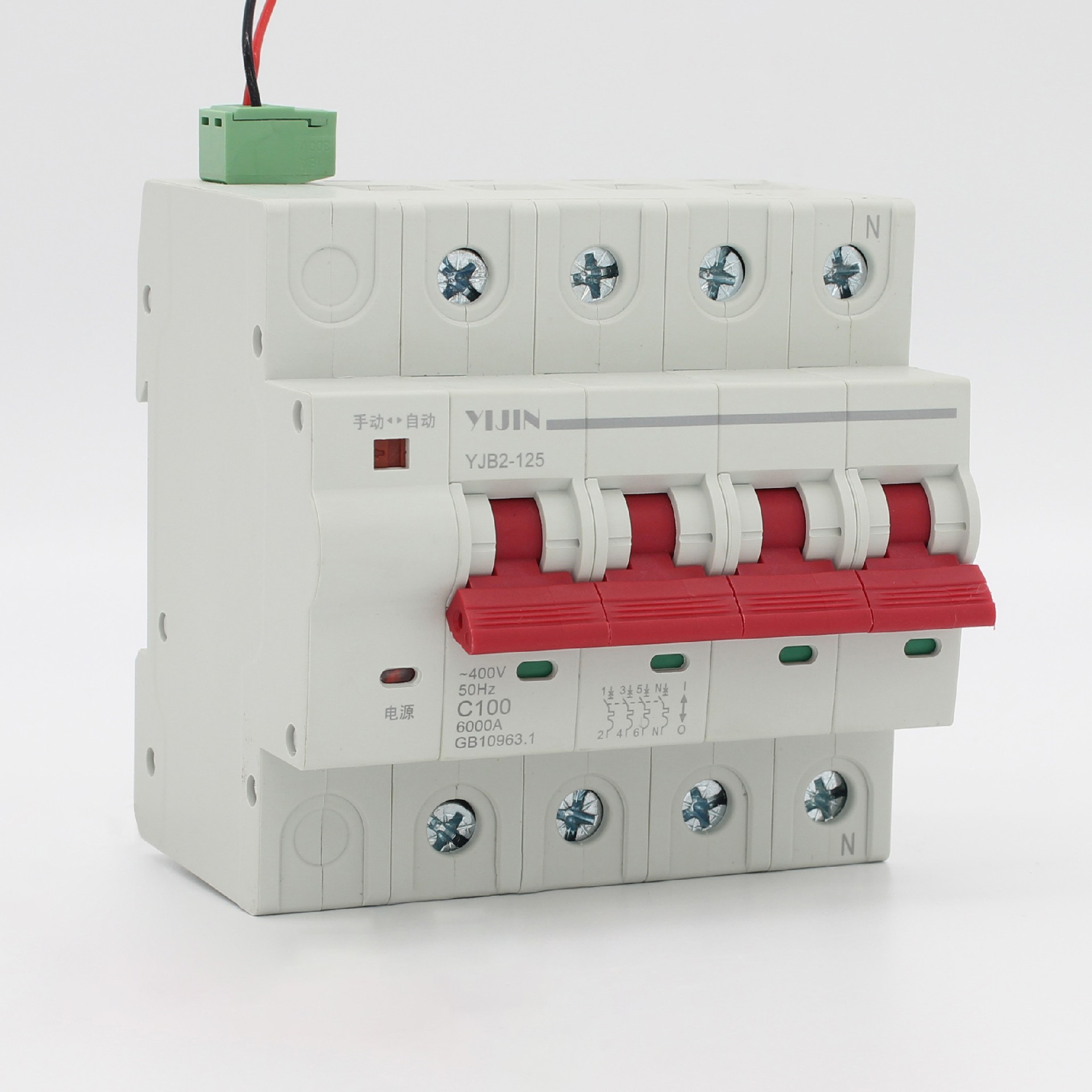

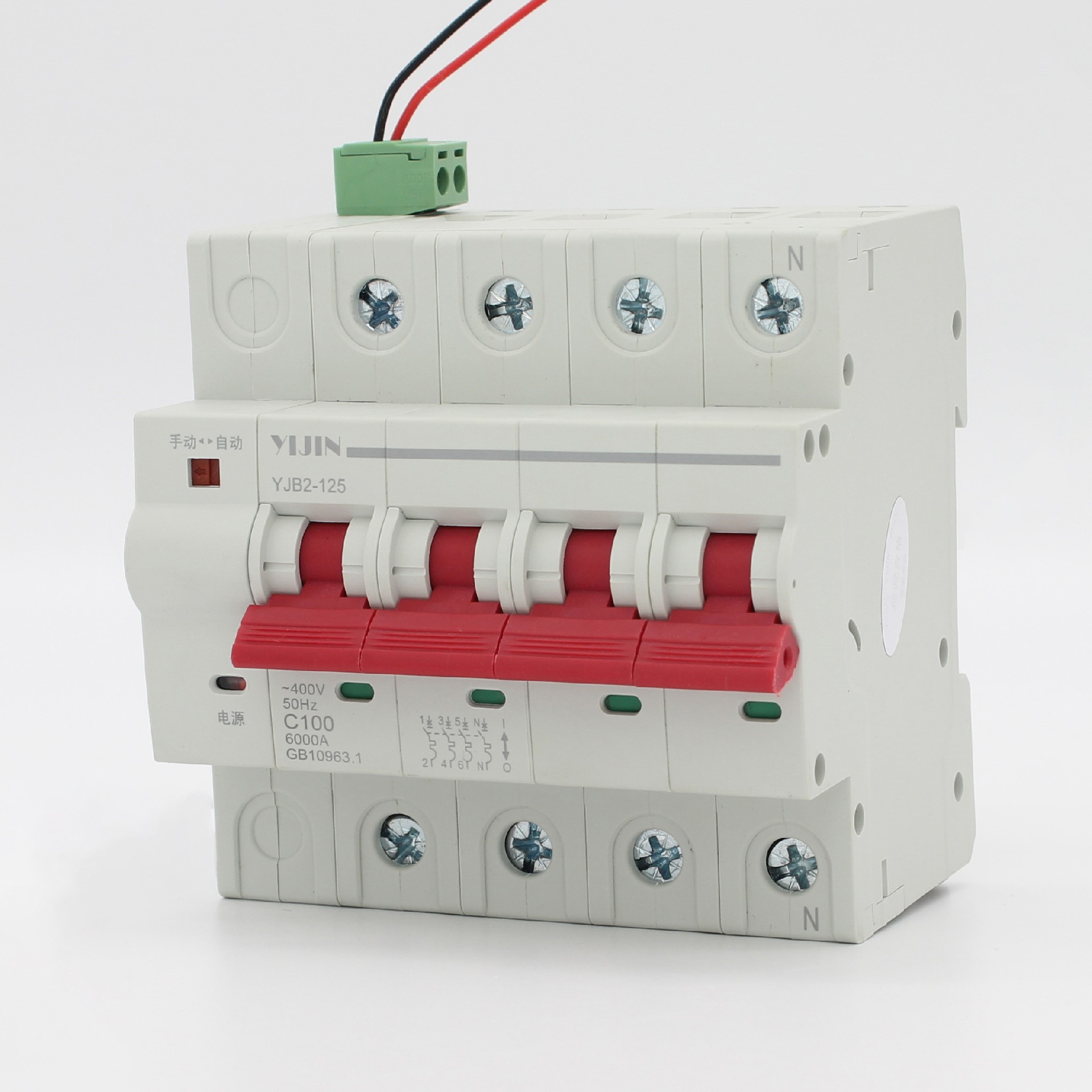

YJB2-125 / 3P+N
產品概述
YB2-125系列費控預付費光伏專用重合閘保護器(又稱電能表外置斷路器)以下簡稱費控，主要運用于交流50Hz，額定工作電壓230V400V額定電流至80A的線路中，對線路進行遠距離自動合閘、分閘控制分?jǐn)嗷蜃詣有盘柨刂坪祥l、分閘，與智能預付費電表一起構成完善的預付費電表體系。
產品特點
2.1 產品采用模塊式結構，35mm標準導軌安裝，便于客戶快速安裝維修或更換;
2.2 具有手/自動切換開關,
2.3 分合閘動作快速可靠，分?jǐn)嗄芰ψ罡呖蛇_(dá)10kA;
2.4 單相控制可選用 2P小型斷路器產品;
2.5 三相控制可選用 4P或3P小型斷路器產品;
2.6 電流規格有40A、63A、80A、100A、125A可供選擇:2.7 接受智能電表的信號，(欠費停電)切斷電路，(繳費送電)自動合閘，閉合電路，并將斷路器的狀態反饋給電能表及后臺!
產品功能
【欠費分閘、付費合閘】【過載及短路保護】【費控狀態指示)【欠費脫扣保持】【狀態反饋】【手動/自動切換模式】
主要技術參數
| 產品型號 | YJB2-125 |
| 產品名稱 | 費控預付費重合閘保護器 (又稱電能表外置斷路器) |
| 額定工作電壓 | AC 230V AC400V |
| 額定電流 | 25-125A |
| 額定工作頻率 | 50Hz |
| 極數 | 3P+N、2P |
| 工作電壓范圍 | 65%-120% |
| 沖擊耐受電壓 Uimp | 6kV |
| 延時動作時間(機構合閘延時) | ≥4s (時間可定制) |
| 復位時間 | 30s |
| 分?jǐn)嗄芰?/td> | 63A 及以下10KA/80A 及以上6KA |
| 機械壽命 | 10000次 |
| 電氣壽命 | 10000次 |
| 防護等級 | IP20 |
正常工作環境
1、周圍空氣濕度為:-25℃~+45℃，24小時內其平均值不超過+20℃
2、海拔高度不超過2000m。
3、大氣條件安裝地點的空氣相對濕度在最高溫度為+40℃時不超過20%;在較低的溫度下可允許有較高相對濕度，最濕月的月平均最低溫度不超過+20℃，該月的平均最大相對濕度不超過90%。并考慮到因溫度變化發生在產品表面的凝露。
4、污染等級:3級。
5、安裝類別:類別Ⅲ
6、安裝場所:外磁場在任何方向不超過地磁場的5倍
產品尺寸

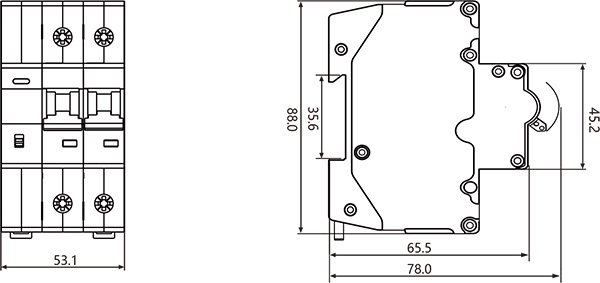

2P YJB2電能表外置斷路器

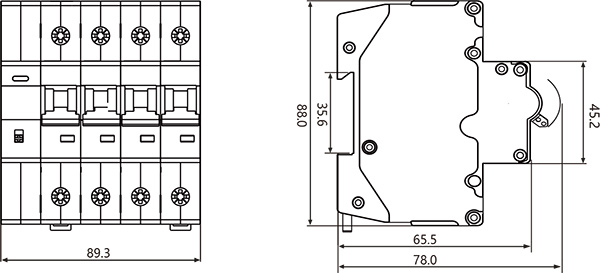

4P YJB2電能表外置斷路器
單位:毫米
訂貨說明
訂貨時需要說明產品型號、數量例:YJB2-125 63A4P60臺;如有特殊要求，應另注明。
用于涉電維修安裝，務必確保操作人員持有電工類作業資質并采取必要的斷電、絕緣防護措施。
