樂清市一錦電子有限公司
OF SD(S2C-S/H6R) 輔助報警
本系列斷路器附件是我公司專為ABB等系列斷路器配套設計的輔助功能原件，實現線路的遠程脫扣控制、分合狀態指示功能
使用范圍
本系列斷路器附件是我公司專為ABB等系列斷路器配套設計的輔助功能原件，實現線路的遠程脫扣控制、分合狀態指示功能
主要技術參數
| 產品名稱 | 型號 | 額定工作電壓 Un | 電壓值 |
| 輔助報警 | OF/SD(S2C-S/H6R) | 115/230/400V | / |
產品概述

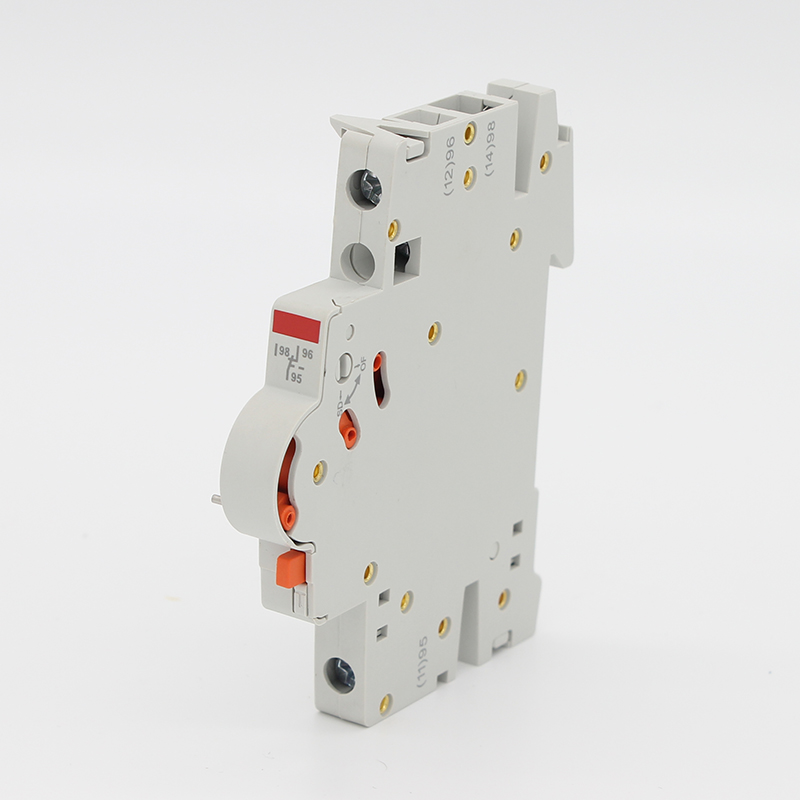

OF/SD(S2C-S/H6R)輔助報警一體式觸頭
動作特性：
輔助:當輔助觸頭分閘時,11、12端子接通;當輔助觸頭合閘時，11、14端子接通。
報警:當報警觸頭分閘時,95、96 端子接通:當報警觸頭合閘時,95、98 端子接通;當報警觸頭合閘后人為使手柄分閘時,95、98 端子仍然接通;當報警觸頭合閘后拼裝的斷路器故障脫扣分閘時,95、98 端子斷開,95、96 端子接通;
| 額定頻率 | 防護等級 | 額定絕緣電壓 | 產品寬度 | 工作環境溫度 | 儲存環境溫度 |
| 50/60Hz | IP20 | 500V | 9mm | -35℃~+70℃ | -35℃~+70℃ |
