樂清市一錦電子有限公司

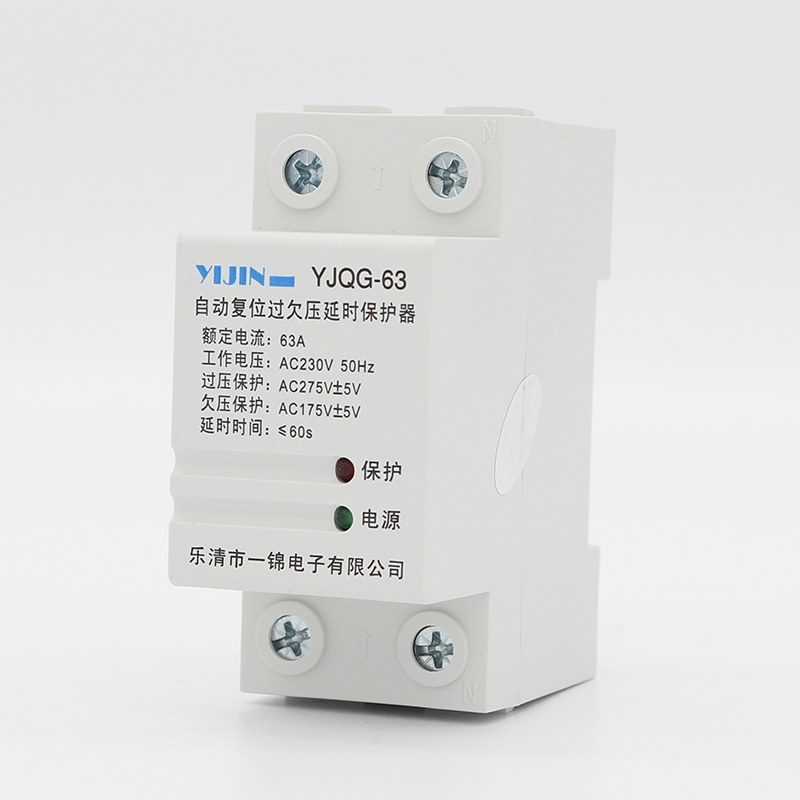

YJQG-63型 1P+N
電源指示:綠色
保護指示:紅色
適用范圍
YOG自復式過欠壓延時保護器是我公司根據市場需要研制的新一代產品。該保護器設計合理，并采用進口元器件和國內**器件組裝采用先進的工藝制造手段。產品能在高電壓沖擊和欠壓情況下迅速、可靠地切斷電源，保護家用電器，當電壓恢復正常值，經延時后能自動接通電路，恢復供電，能有效保護電器在電源瞬間通電的沖擊，所有功能全部自動化，無需專人操作，選用雙燈指示。
電源指示:綠色
保護指示:紅色
型號含義
正常工作條件
1、周圍空氣濕度為:-40℃~+85℃，24小時內其平均值不超過+35℃℃。
2、海拔高度不超過2000m。
3、大氣條件安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%;在較低的溫度下可允許有較高相對濕度，最濕月的月平均最低溫度不超過+25℃℃，該月的平均最大相對濕度不超過90%。并考慮到因溫度變化發生在產品表面的凝露。
4、污染等級:2級。
5、安裝類別:類別Ⅱ
6、安裝方式:采用國際標準導軌。
產品功能
當線路中過電壓和欠電壓超過規定值時能自動斷開，并能自動檢測線路電壓，當線路中電壓恢復正常時能自動閉合的裝置。主要用于家庭及商場配電(單相AC230V，三相三線AC400V)線路中作為過電壓、欠電壓、斷相、斷零線保護用。
控制線路采用高速微低功耗處理器為核心、磁保持繼電器為主電路、模數化標準設計，當供電線路出現過電壓、欠電壓時，保護器能在持續高壓沖擊下迅速、安全地切斷電路，避免異常電壓送入終端電器造成事故的發生，當電壓恢復正常值，保護器將在規定時間內自動接通電路，確保終端電器在無人值守情況下正常運行。
主要參數及技術性能
| 產品型號 | YJQG-63 |
| 產品名稱 | 自復式過欠壓延時保護器 |
| 額定工作電壓 | AC230V/AC 400A |
| 額定電流 | 25/32/40/50/63/80/100 |
| 額定工作頻率 | 50Hz |
| 極數 | 2P、4P |
| 過壓啟動值 | 275±5 |
| 常壓恢復值 | 240~260 |
| 欠壓啟動值 | 175±5 |
| 常壓恢復值 | 180~200 |
| 恢復延時時間 | ≤60s |
| 電氣壽命 | 大于6000次 |
| 機械壽命 | 大于10000次 |
| 環境溫度 | -40℃~85℃ |
| 污染等級 | 2級 |
| 防護等級 | IP20 |
| 安裝方式 | 標準導軌式 |

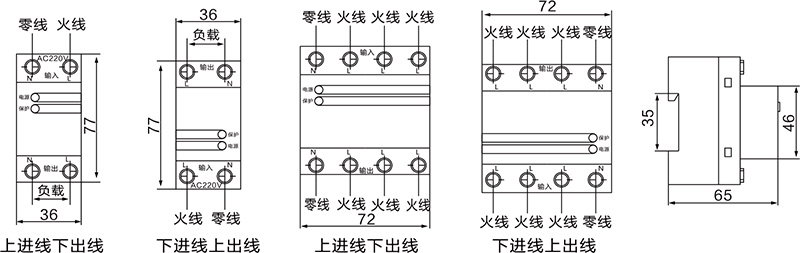

產品尺寸
63型自復式過欠壓延時保護器安裝尺寸
