YJQG 數顯自復式過欠壓延時保護器
電源指示:綠色 延時指示:黃燈 保護指示:紅燈
適用范圍
YJQG數顯自復式過欠壓延時保護器是我公司根據市場需要研制的新一代產品。該保護器設計合理,并采用進口元器件和國內**元器件組裝,采用先進的工藝制造手段。產品能在高電壓沖擊和欠壓情況下迅速、可靠地切斷電源,保護家用電器,當電壓恢復正常值,經延時后能自動接通電路,恢復供電,能有效保護電器在電源瞬間通電的沖擊,所有功能全部自動化,無需專人操作,選用三燈指示。
電源指示:綠色 延時指示:黃燈 保護指示:紅燈

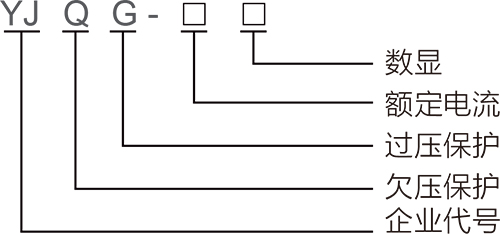

型號及含義
正常使用條件
1、周圍空氣濕度為:-40°C~+85°℃,24小時內其平均值不超過+35°℃。
2、海拔高度不超過2000m。
3、大氣條件安裝地點的空氣相對濕度在最高溫度為+40°C時不超過50%;在較低的溫度下可允許有較高相對濕度,最濕月的月平均最低溫度不超過+25°℃,該月的平均最大相對濕度不超過90%。并考慮到因溫度變化發生在產品表面的凝露。
4、污染等級:2級。
5、安裝類別:類別Ⅱ
6、安裝方式:采用國際標準導軌。
產品特點
數顯式過欠壓延時保護器，包括保護器主體，保護器主體包括有有底座，底座的上下兩端均開設有接線口，底座的內部中央安裝有控制基板，控制基板的上下均設置有接線座，底座的一端連接有頂蓋，頂蓋的表面上下兩端安裝有螺絲，頂蓋的表面央安裝有LED顯示屏，LED顯示屏的底端設置有狀態顯示燈頂蓋的內側上下兩端安裝有螺口，頂蓋的內側中部兩端開設有固定槽。
本產品通過在保護器主體的表面安裝LED顯示屏和狀態顯示燈，使其能夠更直觀的看到內部的電力情況，其接線口內安裝的接線座能方便使用者觀察接線座和控制基板之間的連接，而底座和頂蓋兩側夠的卡槽和卡扣則可活動固定。
產品以電路電源作為輸入，連接電壓采樣電路對電壓進行檢測取樣并轉化為數字量送給微處理器，微處理器對采集到的電壓與過欠壓設定值進行判斷后，通過驅動電路驅動磁保持繼電器來通斷主電路。從而保證住宅用戶設備在電網電壓正常的時候正常工作，當過、欠壓的時候自動斷開用戶設備，當電源電壓恢復的時候能自動接通主電路。
主要參數及技術性能
| 規格 | 額定電流 (A) | 額定電壓 (V) | 額定頻率 (Hz) | 過壓啟動值 (V) | 常壓恢復值 (V) | 欠壓啟動值 (V) |
| 二相過欠壓 | 40 50 63 80 100 | 230AC | 50 | 270±5 | 240-260 | 170±5 |
| 規格 | 常壓恢復值 (V) | 恢復延時時間 (S) | 自身功耗 (W) | 電氣機械壽命 |
| 二相過欠壓 | 190±5 | ≤60s | <1 | >10萬次 |

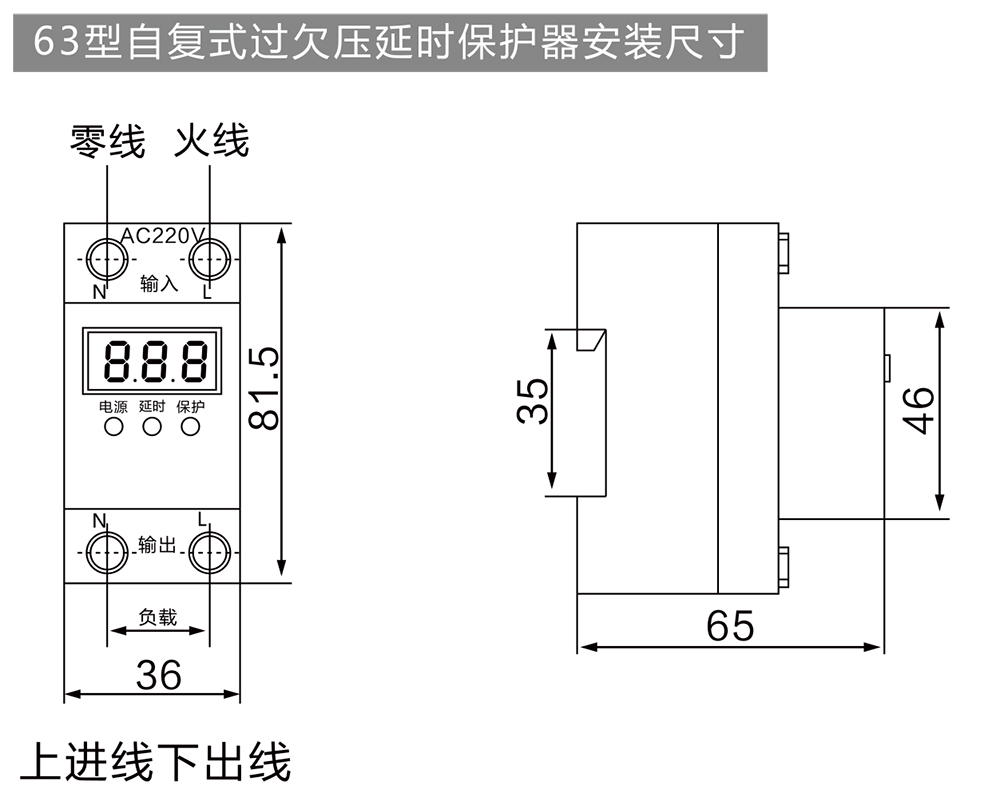

產品尺寸
訂貨時需要說明產品型號、數量，例:YJQG-63/2P 63A20臺;如有特殊要求，應另注明。
用于涉電維修安裝，務必確保操作人員持有電工類作業資質并采取必要的斷電、絕緣防護措施。
