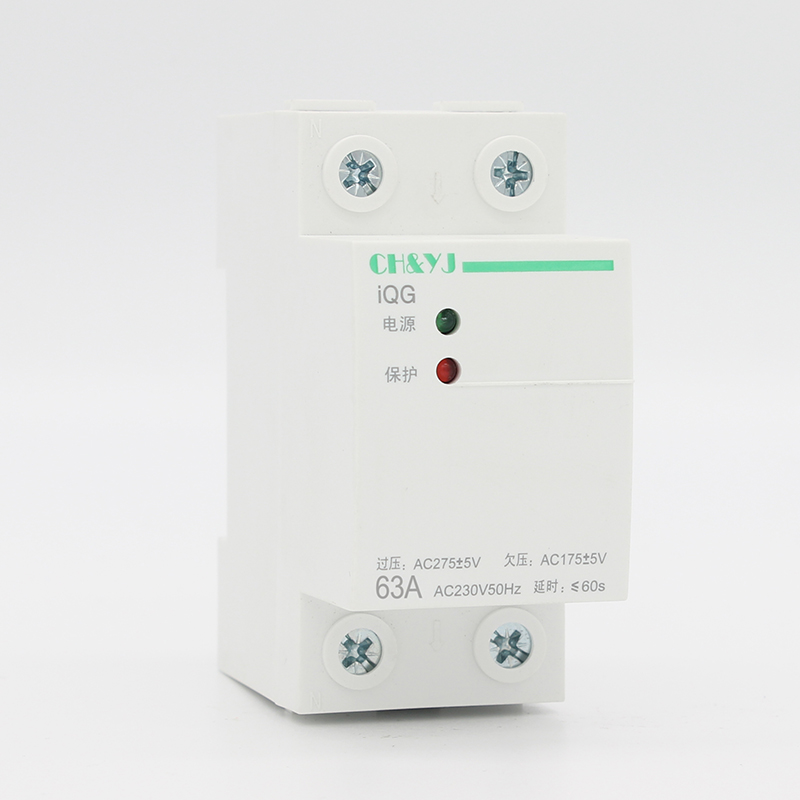

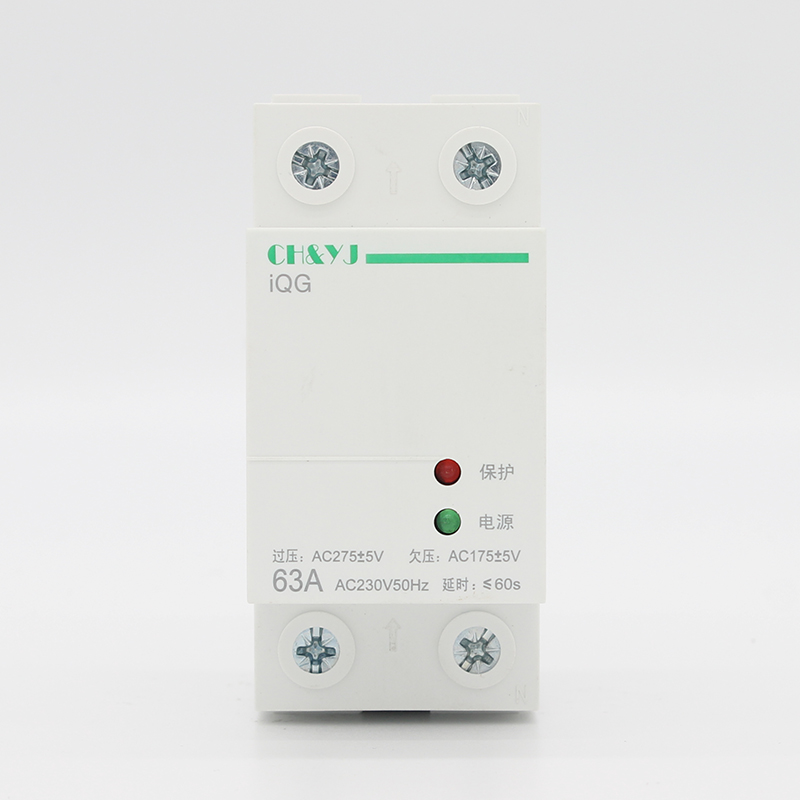

iQG 63型 1P+N
電源指示:綠色
延時指示:黃燈 保護指示:紅燈
產品概述
iQG自恢復式過欠壓保護器是新型智能保護電器，該產品采用模數化標準設計，當供電線路出現過電壓，欠電壓時，保護器能在持續高壓沖擊下迅速、安全地切斷電路，避免異常電壓送入終端電器造成事故的發生，當電壓恢復正常位，保護器將在規定時間內自動接通電路，確保終端電器在無人值守情況下正常運行。iQG自恢復式過欠壓保護器適用于交流電壓230V/400V，頻率50Hz，額定工作電流80A及以下的用戶或負載，用于住宅分戶箱內。
主要功能:過欠壓保護功能
符合標準:JB/T 12762
型號含義
技術參數
| 產品型號 | iQG |
| 額定電壓 In(A) |
AC230V(1P+N) AC400V(3P+N) |
| 額定電流(A) | 32、40、50、63、80 |
| 極數 | 1P+N、3P+N |
| 額定短路限制電流 Inc(A) | 4500 |
| 接線能力(mm2) | 25 |
| 過壓保護(V) | AC270±5 |
| 欠壓保護(V) | AC170±5 |
| 過壓動作恢復值(V) | AC250±10 |
| 欠壓動作恢復值(V) | AC190±5 |
| 延時復位接通時間 | 30±10 |
| 電氣機械壽命 ( 次) | 50000 |
| 使用環境溫度(℃) | -20~+60 |
安裝和接線
安裝前先檢查產品標志與所使用的條件是否相符
按產品標識進線端，出線端正確接線(負載電流應不大于產品的額定電流值)
N極不能接錯，且必須可靠接線，否則保護器不能正常工作
其他
保護器第一次通電時需要延時30s+10s后，給負載正常供電保護器N線為零，L為火線，不能接錯
接線方式為:上進線下出線或下進線上出線，在使用前請擰緊卡線螺釘，防止接觸不良而損壞產品
LED指示:綠燈常亮--正常紅燈常亮--保護
過欠壓必須接零，當線路斷零或斷任意一相火線時保護器起到保護
3P+N產品過壓或欠壓后，三相對零線均在恢復值才能恢復正常工作
外形及安裝尺寸
