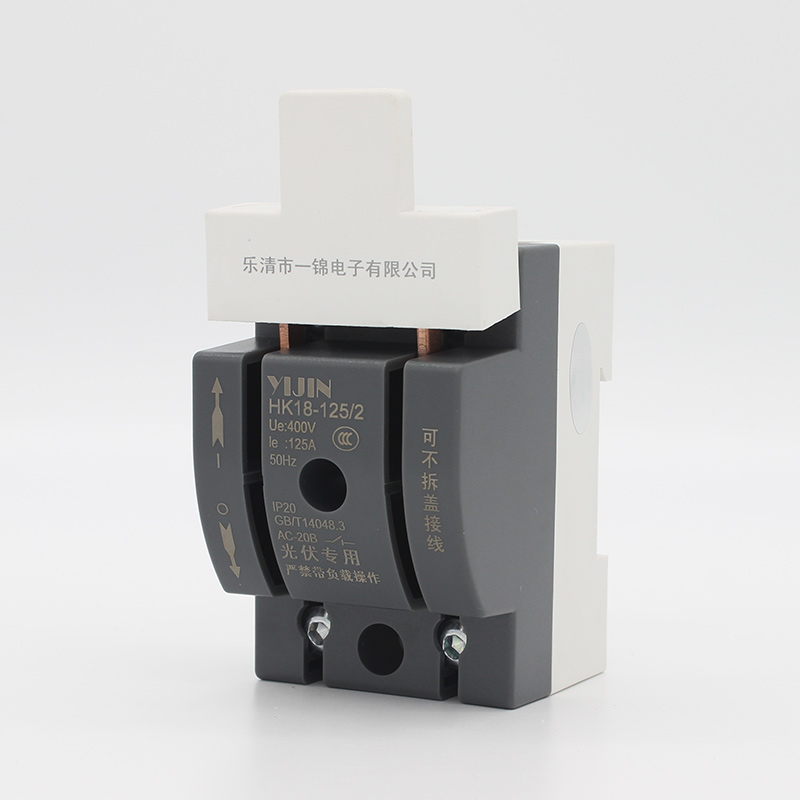

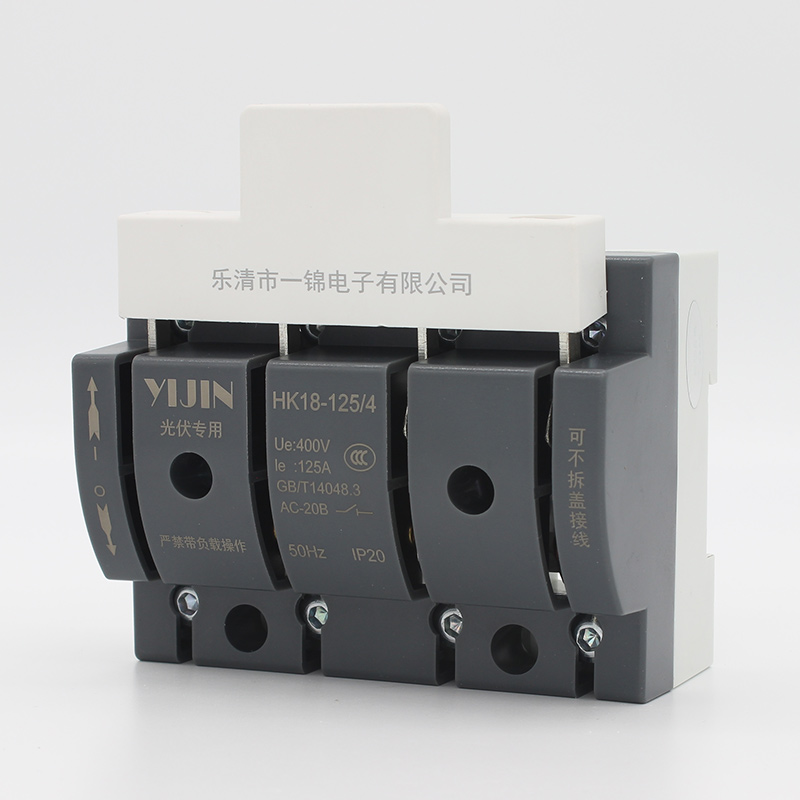

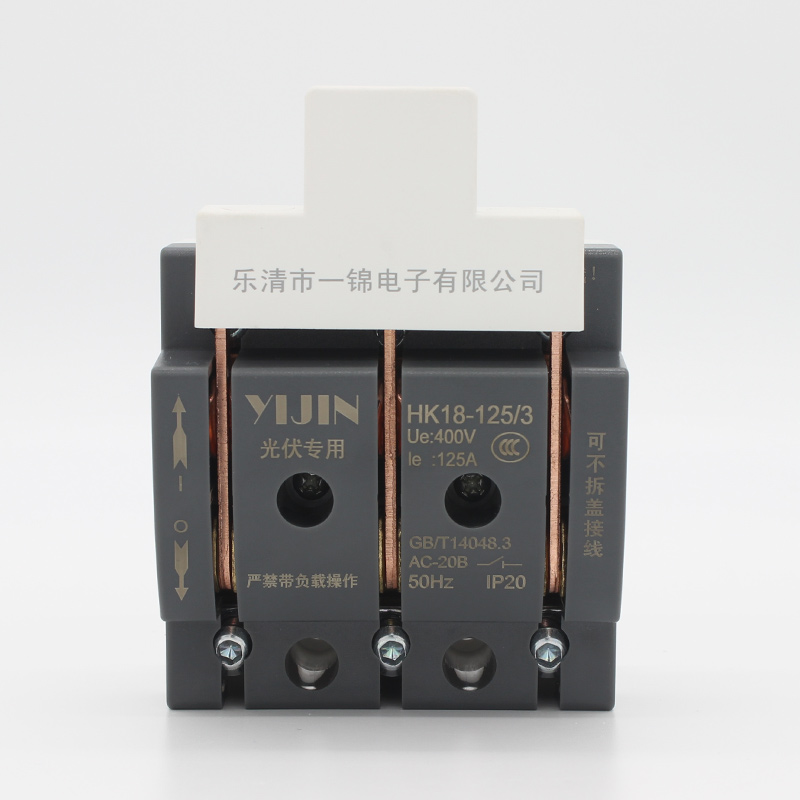

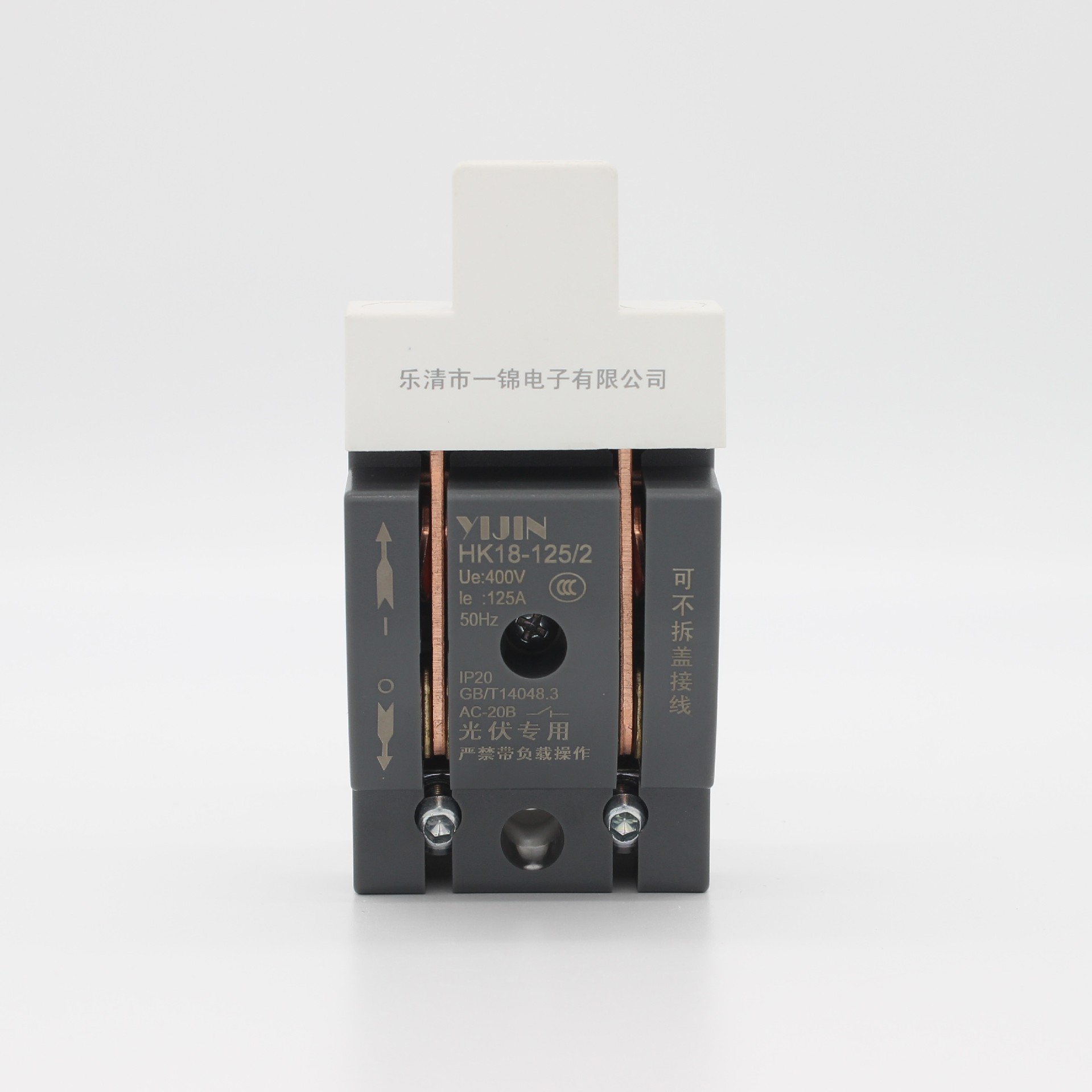

HK18系列刀閘開關光伏專用
適用范圍
HK18系列光伏專用刀開關適用于交流50Hz、額定電壓至400V及以下、額定沖擊耐受電壓6kV的控制電路中，可作為家用電器及工業企業配電系統中做不頻繁的手動接通與分?jǐn)嚯娐芳案綦x電路之用，極大的提高對人身安全防護性能，防止誤觸電。
本產品符合GB/T14048.3、IEC60947-3標準。

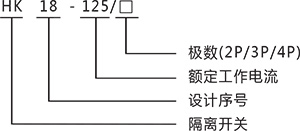

型號含義
正常工作條件
1、周?chē)諝鉁囟炔怀^(guò)+70℃，不低于-25℃，24h內平均溫度值不超過+35℃。
2、安裝地點的海拔不超過2000m。
3、濕度：最高溫度為+60℃時，空氣的相對濕度不超過95%，對由于溫度變化偶爾產生的凝露應采取特殊的措施。
4、周?chē)沫h(huán)境污染等級為3級。
5、開關應安裝在無顯著搖動、沖擊震動和沒有雨雪侵襲的地方，同時安裝地點應無爆炸危險介質，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃。
產品優勢特點
1、解決了傳統刀開關安裝不方便問題，改為導軌和底板兩種安裝方式可選。
2、解決了傳統刀開關開閘接線問題，這款無須開蓋即可接線。
3、解決了小體積大電流的問題，在原來63A的基礎上電流到125A溫升比標準低了15度。
4、加厚全銅件，新增緊固環設計，接觸緊密不松動
5、采用內六角螺絲，提升2倍以上扭力增加緊固性。
主要技術參數
| 型號 | HK18-125/4(或/2、/3) |
| 規格 | 2P、3P、4P |
| 額定工作電壓 | 400V |
| 額定工作電流 | 63A、80A、100A、125A |
| 額定工作頻率 | 50Hz |
| 額定沖擊耐受電壓 | 6kV |
| 使用類別 | AC-20B |
| 額定短時耐受電流 Icw(kA) | 1.89 |
| 額定短路接通能力 Icm(kA) | 2.69 |
| 機械壽命(次) | 10000 |
| 電氣壽命(次) | 1500 |
使用維護
安裝前應檢查開關是否完好，操作靈活；
工作條件應符合正常工作條件的規定；
開關應定期維護調整，清楚污垢，保持清潔，使觸頭在良好的接觸狀態下工作；

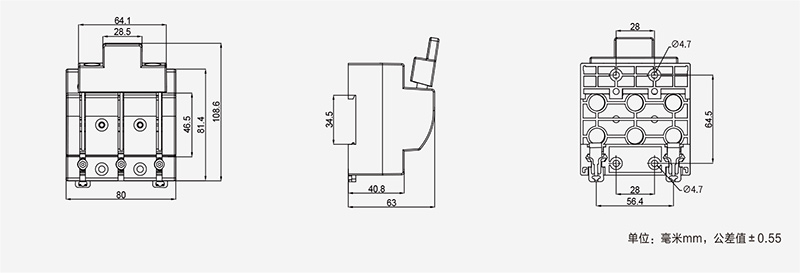

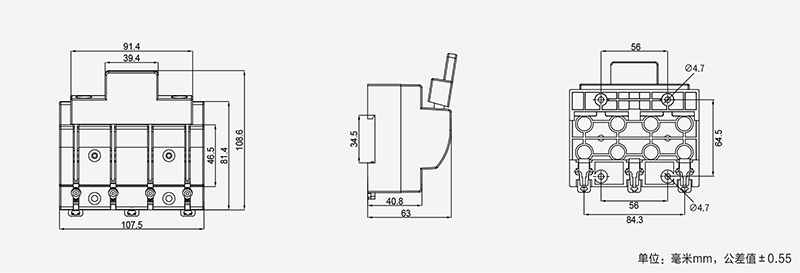

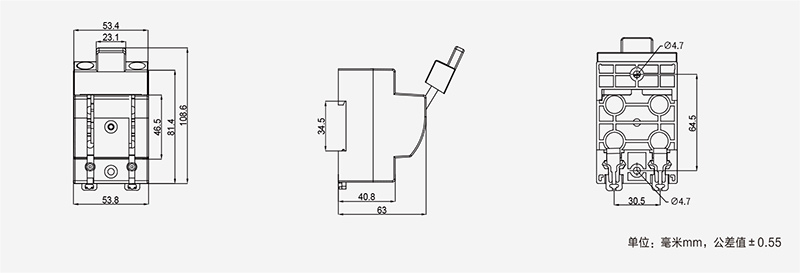

產品外形及接線圖
HK18-125/2 2P
HK18-125/3 3P
HK18-125/4 4P
訂貨須知
訂購單位須注明開關的形式特征，電壓等級，電流等級，極數，操作方式及數量等，特殊訂貨清咨詢我公司技術部門。
例如：HK18-125/3，3P、125A 500臺；
HK18-125/4，4P、125A 500臺。
